منظم غاز أساسي صناعي ١.٧٢ ميجا باسكال | منافذ DN٥٠ معاهدة حظر الانتشار النووي | تصنيف أمان إس جي 15

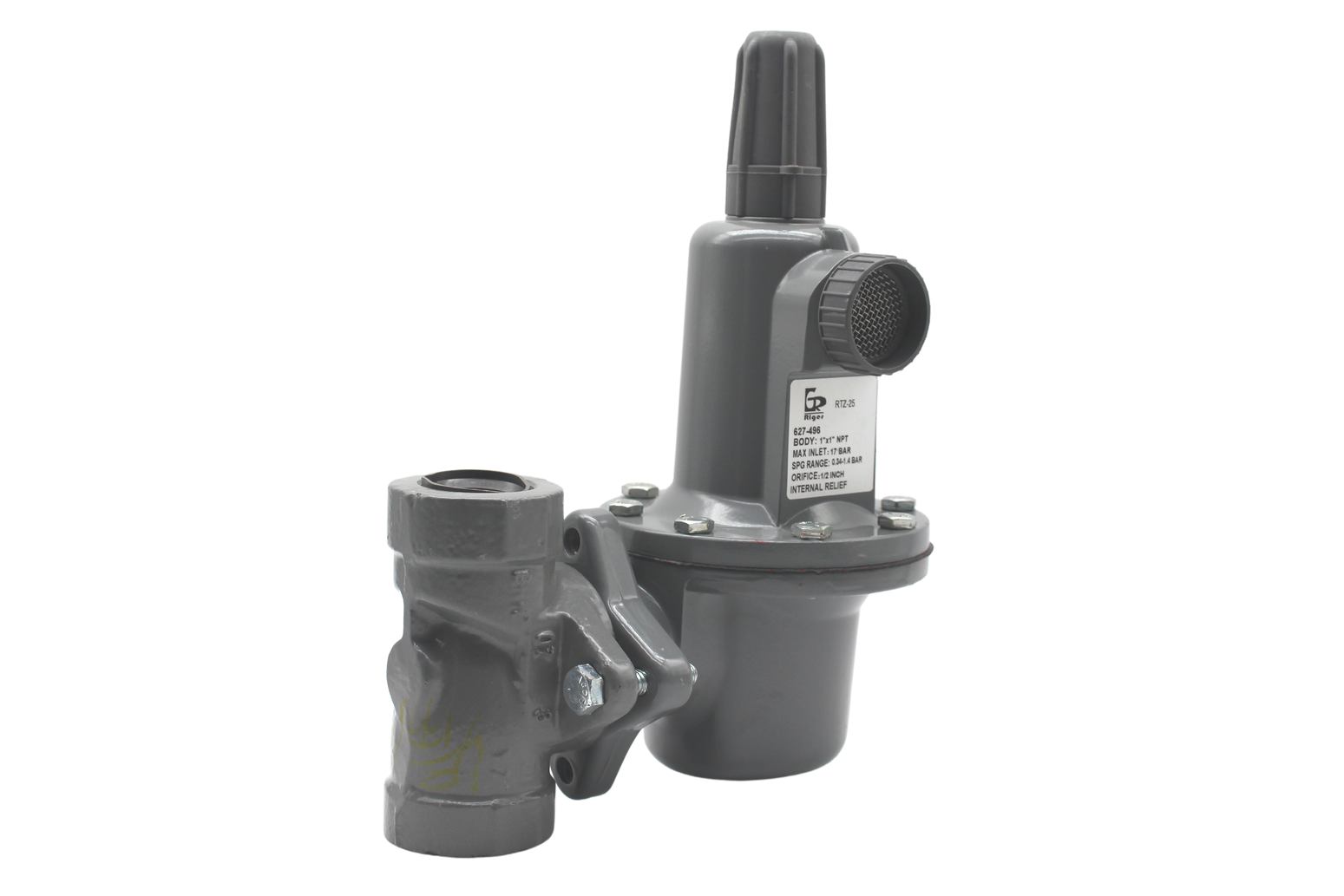

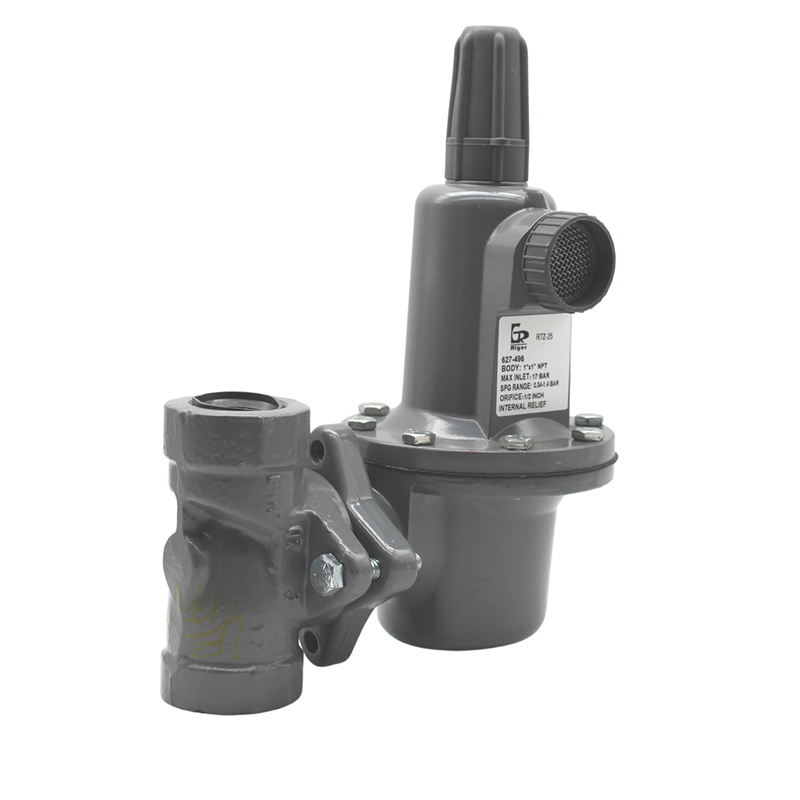

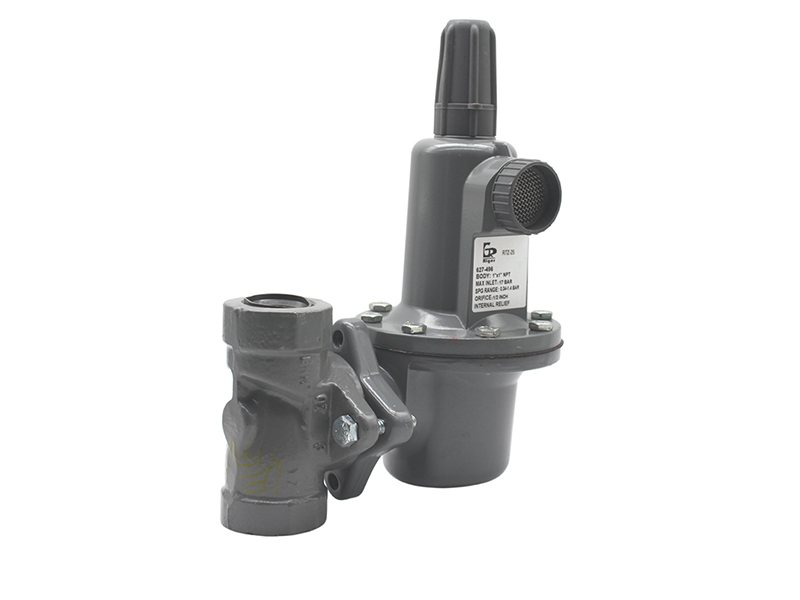

منظم ضغط الغاز الأساسي الصناعي - سلسلة ار تي زد

التحكم الدقيق في الضغط للبنية التحتية للغاز الحرجة

أولا: التميز الهندسي والمواصفات الفنية

1.1 قدرات قوية لإدارة الضغط

يُقدّم هذا المُنظّم الأساسي المُصمّم للأغراض الصناعية أداءً فائقًا في البيئات الصعبة. صُمّم بتقنية زنبركية ذات تأثير مباشر، ويحقق تصنيف AC10 للدقة (معيار ايزو 10533)، مُحافظًا على ضغط المخرج ضمن انحراف ±2.5% في ظلّ تقلبات التدفق الشديدة. يُتيح النظام:

• أقصى ضغط مدخل (P1): 1.72 ميجا باسكال (250 رطل/بوصة مربعة)

• نطاقات المخرج القابلة للتكوين (P2):

• المستوى 1: 0.03~0.14 ميجا باسكال (4.3~20.3 رطل/بوصة مربعة)

• المستوى 2: 0.1~0.28 ميجا باسكال (14.5~40.6 رطل/بوصة مربعة)

• المستوى 3: 0.28~0.56 ميجا باسكال (40.6~81.2 رطل/بوصة مربعة)

• سعة التدفق الأقصى: 500 نيوتن متر مكعب/ساعة (17,657 قدم مكعب قياسي في الساعة)

1.2 هندسة السلامة المعتمدة

يتميز بآلية إيقاف تشغيل حاصلة على تصنيف إس جي 15 (معتمدة وفقًا لمعيار الإنجليزية 88-1)، والمنظم:

• يتم تنشيط الإغلاق الطارئ في غضون 0.8 ثانية أثناء أحداث الضغط الزائد بنسبة 150%

• يحافظ على سلامة الختم عند درجات حرارة محيطة تبلغ 60 درجة مئوية

• يتحمل أكثر من 100000 دورة ضغط دون تدهور الختم

1.3 المرونة البيئية الشديدة

المعايير التشغيلية تتجاوز معايير الصناعة:

• نطاق درجة الحرارة: من -20 درجة مئوية إلى +60 درجة مئوية

• هندسة المواد:

• الجسم: حديد مطيل ASTM A536 (الدرجة 65-45-12)

• الحجاب الحاجز: مصفوفة النتريل-بيوتادين (معززة بـ 3 مم)

• الينابيع: الإنجليزية 10270-1 فولاذ كربوني مسحوب على البارد

• الحماية من التآكل: طلاء النيكل الخالي من الكهرباء (5 ميكرومتر) على جميع الأجزاء المبللة

•

الثاني. التصميم المتقدم وميكانيكا التشغيل

2.1 نظام التحكم المباشر

على عكس المنظمات التي يتم تشغيلها بواسطة الطيار، فإن تصميمنا ذو التأثير المباشر يزيل خطوط الاستشعار الخارجية من خلال:

• غرفة موازنة الضغط المتجانسة

• مساحة الحجاب الحاجز الفعالة 120 سم²

• ساق مطلية بالجرافيت بدون احتكاك

• خرطوشة زنبركية مزدوجة الملف (تكوين الحمل المتوازي)

• ديناميكيات التدفق الملكية

• فتحة مُحسَّنة بتقنية فنتوري (براءة اختراع قيد الانتظار) تقلل من الاضطرابات

• معامل التدفق الخطي (السيرة الذاتية) 22 عند 0.56 ميجا باسكال

• نسبة استرداد الضغط 92%

2.2 نظام الضبط الدقيق

يقوم الفنيون الميدانيون بتكوين الضغط عن طريق:

• مجموعة مقبض على شكل حرف T معايرة

• 1 دورة كاملة = تعديل 0.07 ميجا باسكال

• توقف أمان محدود بعزم الدوران

• ختم بيئي مصنف IP66

• وضع آمن من الفشل

• يتحول الصمام المحمل بنابض إلى الوضع المغلق افتراضيًا

• أختام ساق حلقة O زائدة (فيتون® فكم)

2.3 البناء المحسن للصيانة

• نظام الخرطوشة المعيارية: استبدال الأختام دون فصل الخط

• فتحة قابلة للفحص: غطاء شفاف من البولي كربونات

• نقاط الاختبار: منافذ قياس معاهدة حظر الانتشار النووي 1/8" في الاتجاه العلوي/السفلي

•

ثالثًا: التطبيقات الصناعية والتكامل

3.1 تنفيذ قطاع الطاقة

• توزيع الغاز الطبيعي:

• تخفيض الضغط في محطات بوابة المدينة (1.72 ميجا باسكال → 0.28 ميجا باسكال)

• تنظيم محطة الأم للغاز الطبيعي المضغوط

• ضوابط تطوير محطة الغاز الحيوي

• البنية التحتية للغاز البترولي المسال:

• التحكم في تبخر محطة تخزين البضائع السائبة

• تنظيم مشعب تعبئة الأسطوانات

3.2 الصناعات التحويلية والعملياتية

• إدارة نظام الاحتراق:

• المؤكسدات الحرارية المتجددة (مؤسسات التدريب المسجلة)

• أفران صهر الألومنيوم (الطلب 500+ نيوتن متر مكعب/ساعة)

• قطارات موقد الفرن الخزفي

• تطبيقات الغاز المتخصصة:

• حقن ثاني أكسيد الكربون في معالجة الأغذية

• توصيل الهيدروجين من أشباه الموصلات

• التغطية بالنيتروجين الدوائي

3.3 البنية التحتية التجارية

• أنظمة الطاقة المحلية:

• التحكم في وقود محطة البخار في الحرم الجامعي

• تنظيم الغلايات المركزية في المستشفى

• البيئات عالية الخطورة:

• محلات دهان السيارات

• تدفئة حظيرة الطائرات

رابعًا: بيانات التثبيت والأداء

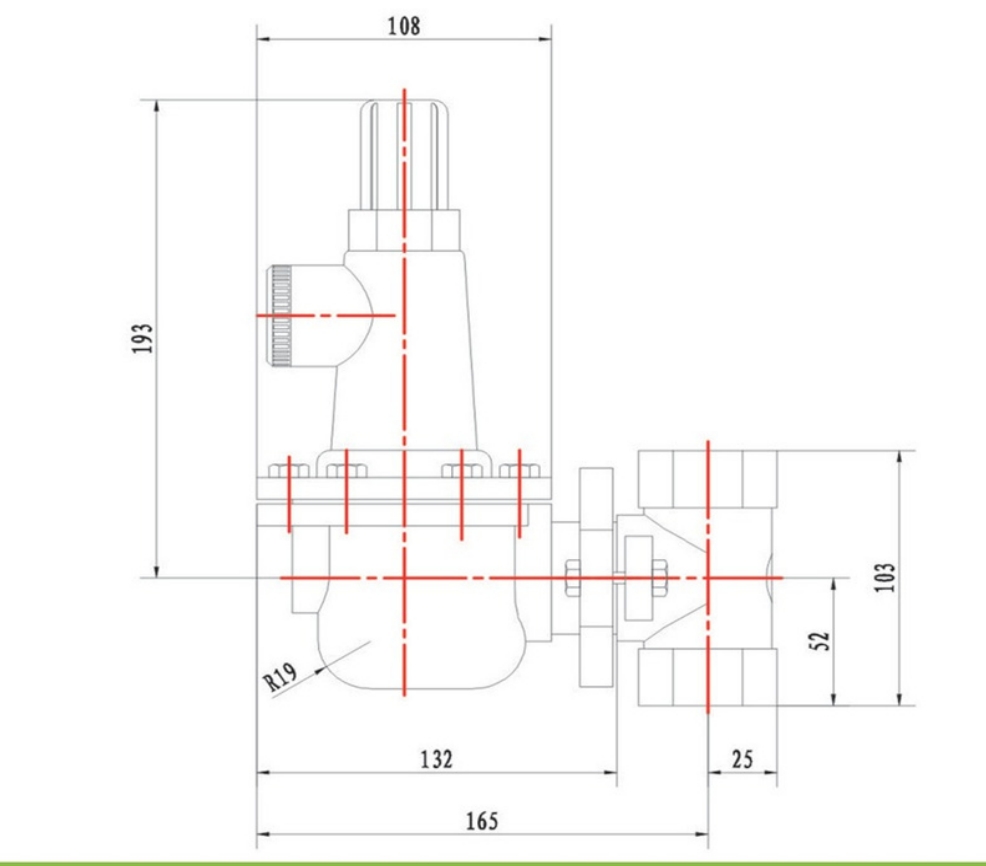

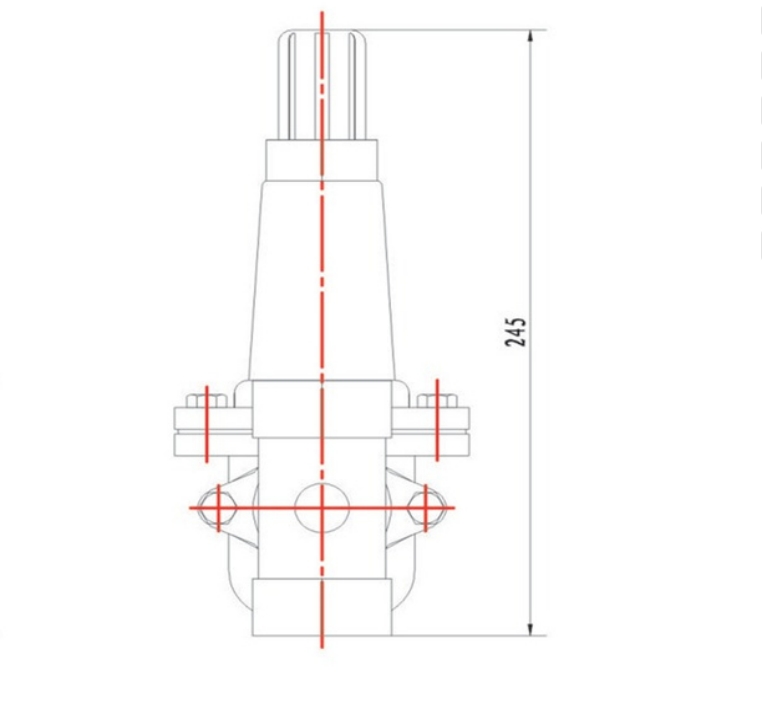

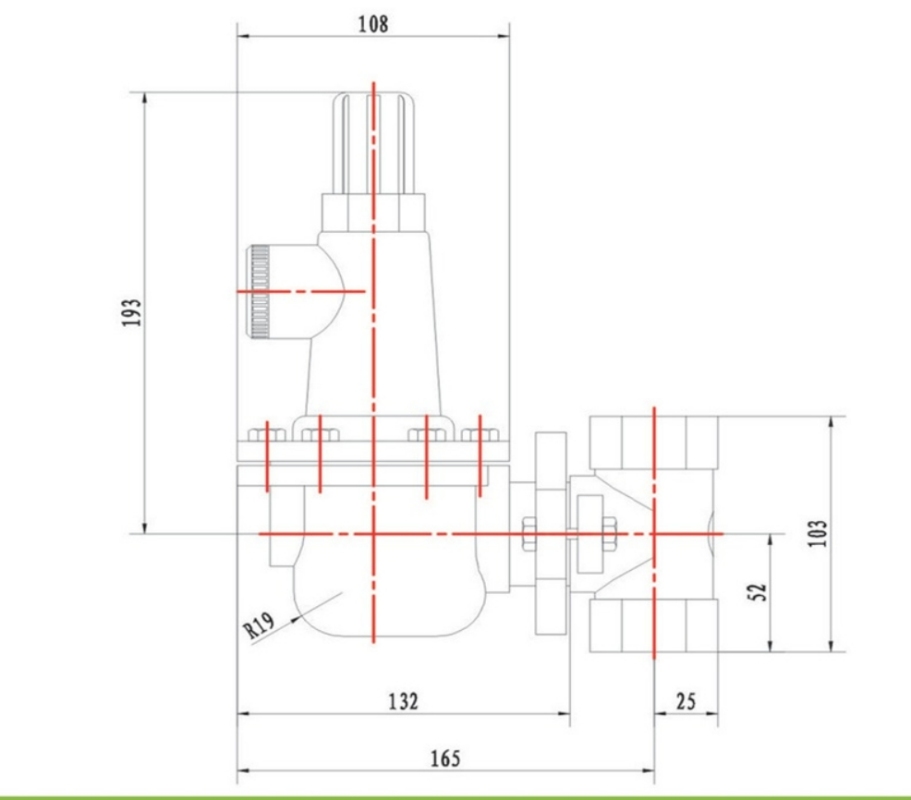

4.1 إرشادات التكامل الميكانيكي

4.2 منحنيات الأداء المعتمدة

• خصائص التدفق والضغط:

• انخفاض بنسبة 0.5% عند 50% من الطاقة الإنتاجية (مقارنة بمتوسط ​​الصناعة 3%)

• ضغط القفل <0.01 ميجا باسكال

• تعويض درجة الحرارة:

• -0.008% تغيير الإعداد/درجة مئوية بين -20 درجة مئوية إلى 60 درجة مئوية

• تم التحقق منه وفقًا للمعيار الإنجليزية 334:2018

4.3 الامتثال والشهادة

• المعايير الدولية:

• ايزو 10533 الفئة AC10

• الإنجليزية 88-1:2011+A1:2016

• أنابيب الطاقة الجمعية الأمريكية للمهندسين الميكانيكيين B31.1

• سلامة الانفجار: أتكس قطة. 3G (2014/34/الاتحاد الأوروبي)

• شهادات المواد: المنشطات 2014/68/الاتحاد الأوروبي الملحق الأول

V. هندسة القيمة وتحليل دورة الحياة

5.1 الاقتصاد التشغيلي

• توفير الطاقة: انخفاض في عبء عمل الضاغط بنسبة 7-12% مقارنةً بالمنظمات التقليدية

• فترة الصيانة: دورة خدمة مدتها 5 سنوات

• متوسط ​​الوقت بين الأعطال (متوسط الوقت بين الأعطال): 190,000 ساعة

5.2 الميزة النسبية

5.3 ملف الاستدامة

• معدل التسرب: <0.001% Vn عند SG15 (مقارنةً ببدل ثاني أكسيد الكربون وفقًا لمعيار ISO 15848)

• مؤشر قابلية إعادة التدوير: 92% محتوى معدني (ايزو 22628)

• البصمة الكربونية: 18.7 كجم من مكافئ ثاني أكسيد الكربون لكل وحدة (من المهد إلى البوابة)

سادسا. الدعم الفني والخدمة

• تكامل التوأم الرقمي: جاهز لإنترنت الأشياء مع منفذ استشعار معاهدة حظر الانتشار النووي 1/4"

• دعم الشهادات العالمية:

• تسجيل سي آر إن (كندا)

• وحدات المنشطات الفئة الثانية

• معايير الجوست-R (الامتثال الأوراسي)

• المعايرة في الموقع: معدات اختبار قابلة للتتبع من قبل المعهد الوطني للمعايير والتكنولوجيا
